CAD齿轮绘图插件
专业级齿轮绘图工具，助力高效精准绘图
版本 v1.0 | 文件大小 1.9 MB
插件简介
本插件是一款专业的CAD齿轮绘图工具，能够自动生成所有国家标准和非标的渐开线齿轮、花键及塞规环规图形。
插件秉承人性化设计理念，力求精确、实用、便捷且兼容性强，为齿轮制造行业提升效率、节约时间成本。
我们还精心录制了 CAD 绘图教学、齿轮花键知识科普、参数介绍及图形测量验证等系列教学视频，让零基础用户也能快速掌握使用技巧。
开发目的
由于【齿轮计算】手机软件绘制的图形文件传输至电脑较为不便，故开发此插件，与手机软件绘图功能相比：精度更高、兼容性更强、绘制响应速度更快等优点，希望能为您工作提供便捷。
功能简要及运行环境
●支持生成各国标准的渐开线内外齿轮、花键以及塞规环规齿轮图形；
●三种渐开线的线性样式，基本通用所有中走丝、慢走丝机台识别；
●M值精度误差小于0.001以内，可加工要求较高的花键塞规环规；
●插件支持AutoCAD2002及以上全部版本、中望CAD(2025及以上)、浩辰CAD等多种CAD平台；
●支持自定义大小径倒角，角度倒角和圆弧倒角；
●不仅支持生成精确二维线型图还支持绘制3D立体图；
●支持生成线切割加工斜齿轮所需的特殊图形；
［界面一］基本参数
●内外齿轮单选项：支持绘制二维、3D内外齿轮、花键；
●度分秒复选框：支持输入十进制或度分秒格式的压力角和螺旋角；
●直径输入方式：支持按系数自动计算大小径或自定义输入大小径；
［界面一］输入齿厚
●支持五选一输入变位系数、齿厚、槽宽、公法线、M值中的任意一项，并支持相互换算，省去其它软件换算齿厚繁琐操作；

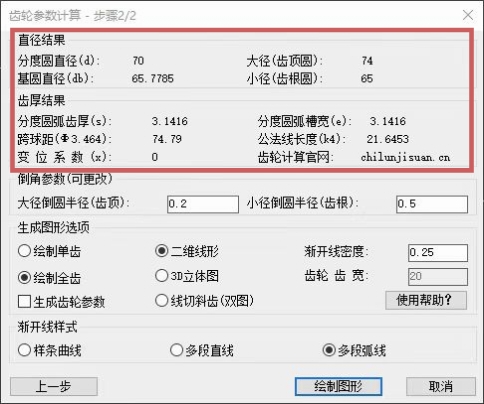

［界面二］参数确认
该区域用于二次确认需要绘制的参数，如果参数有误可点击［上一步］返回界面一
［界面二］倒角半径
大小径倒角半径会根据模数自动计算，您也可以自定义输入
［界面二］生成图形选项
●支持生成二维线性图(常规图形)、3D立体图(支持内外斜齿)、以及线切割斜齿轮所需要的双图模式
●生成齿轮参数复选框：选中后可以在齿轮图形右边生成齿轮参数
●渐开线密度：输入数值越小，渐开线段数越多，精度越高
［界面二］渐开线样式
●支持三种渐开线的线性样式：基本通用所有中走丝、慢走丝机台识别，最大程度的提升了实用性；
